XR18W750
REV. 1.0.0
WIRELESS UART CONTROLLER
3.14
Internal Loopback
The enhanced UART provides an internal loopback capability for system diagnostic purposes. The internal
loopback mode is enabled by setting MCR register bit-4 to logic 1. All regular UART functions operate normally.
Figure 10 shows how the modem port signals are re-configured. Transmit data from the transmit shift register
output is internally routed to the receive shift register input allowing the system to receive the same data that it
was sending. The TX, RTS# and DTR# pins are held while the CTS#, DSR# CD# and RI# inputs are ignored.
Caution: the RX input pin must be held HIGH during loopback test else upon exiting the loopback test the
UART may detect and report a false “break” signal. Also, Auto RTS/CTS flow control is not supported during
internal loopback.

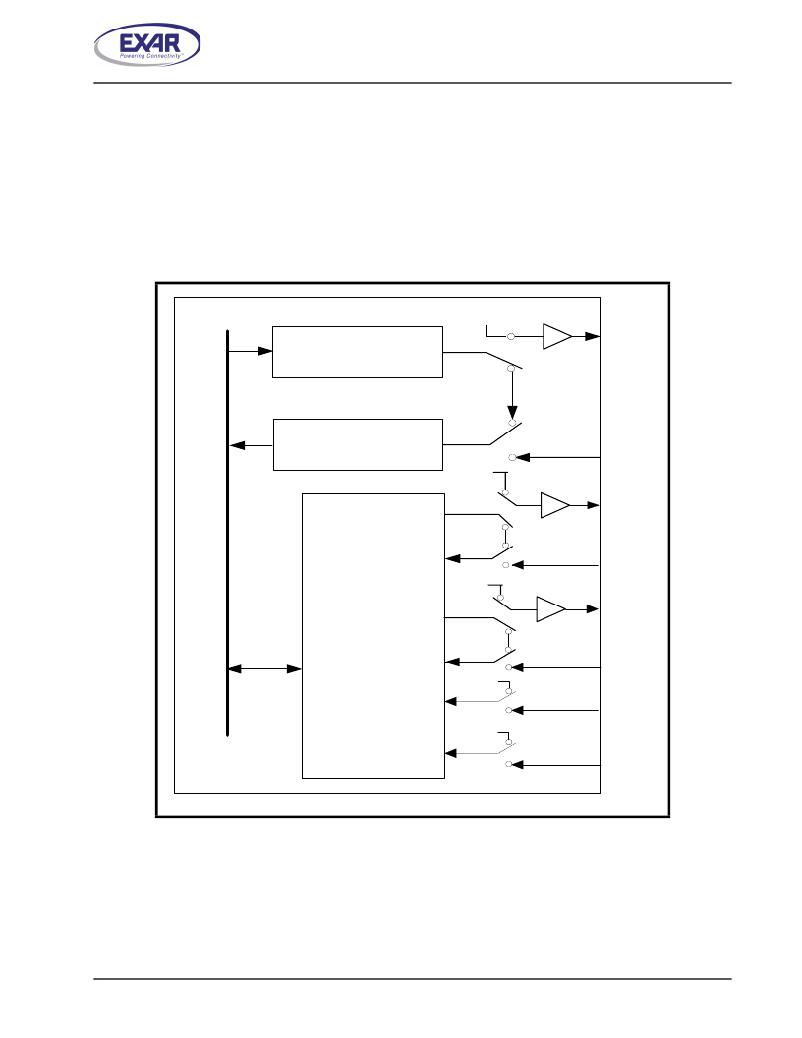

F IGURE 10. I NTERNAL L OOPBACK
VCC
Transmit Shift Register
(THR/FIFO)
M CR bit-4=1
Receive Shift Register
(RHR/FIFO)
VCC
RTS#
CTS#
VCC
DTR#
DSR#
OP1#
RI#
OP2#
CD#
17
TX
RX
RTS#
CTS#
DTR#
DSR#
RI#
CD#
