Development Systems Ordering Guide

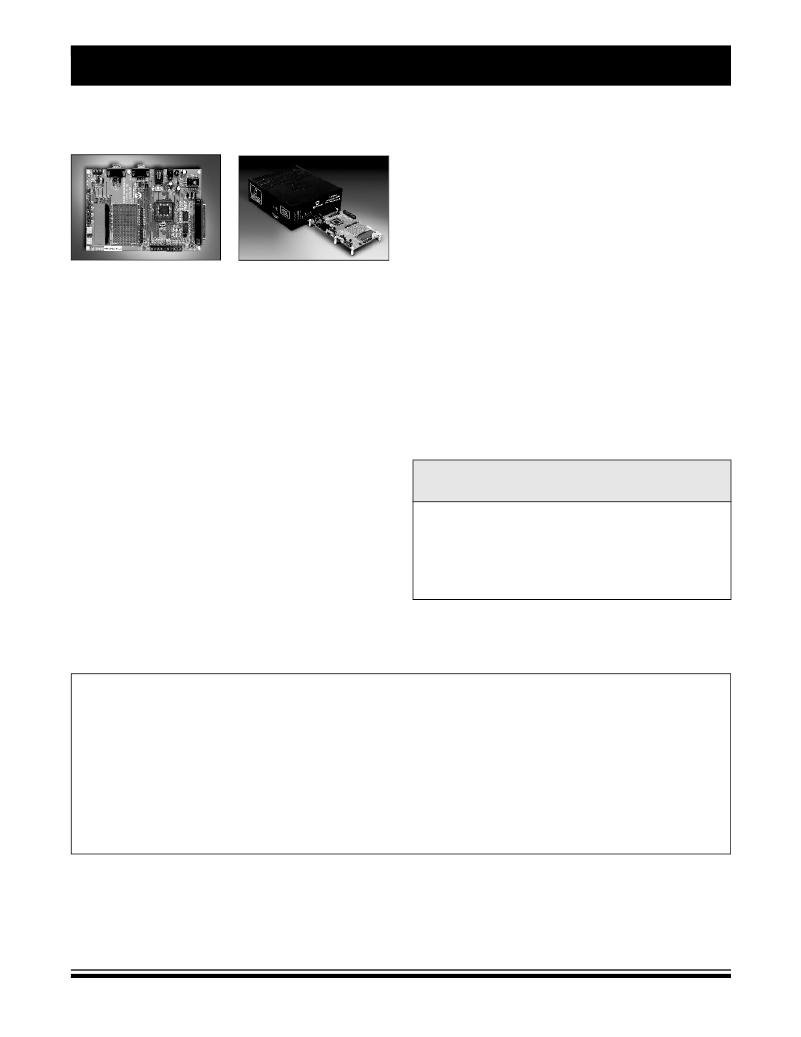

dsPICDEM? MC1 Motor Control Development Board
The high-voltage power module is optimized for
3-phase motor applications that require DC bus
voltages up to 400 volts and can deliver up to 1 kW
power output. The high-voltage module has an active
power factor correction circuit that is controlled by the
dsPIC30F device. This power module is intended for
AC induction motor and power inverter applications
The MC1 Motor Control Development Board provides
the application developer with three main components
for quick prototyping and validation of BLDC, PMAC
that operate directly from the AC line voltage.
Features
and ACIM applications. The three main components
are: dsPIC30F motor control main board, 3-phase,
low-voltage power module and 3-phase, high-voltage
power module
The main control board contains the dsPIC30F6010
(but also supports all dsPIC ? DSC motor control
variances), various peripheral interfaces and a custom
interface header system, which allows different motor
power modules to be connected to the PCB. The
control board also has connectors for mechanical
position sensors, such as incremental rotary encoders
and hall effect sensors, and a breadboard area for
custom circuits. The main control board receives its
power from a standard plug-in transformer.
The low-voltage power module is optimized for 3-phase
motor applications that require a DC bus voltage less
than 50 volts and can deliver up to 400W power output.
The 3-phase, low-voltage power module is intended to
power BLDC and PMAC motors.
Ordering Information:
?
?
?
?
?
?
?
dsPIC30F6010 motor control MCU-based board
3-phase, low-voltage power module (optional)
3-phase, high-voltage power module (optional)
Heat sink for ambient cooling of power sections
Full automatic protection of power circuits
Electrical isolation from power circuits
Many options for motor feedback signals
dsPICDEM? MC1 Motor Control
Development Board Contents
? dsPICDEM MC1 Motor Control Development
Board with Preprogrammed dsPIC30F Device
? RS-232 Cable
? Power Supply
? Example Software and Documentation on CD
DM300020
DM300021
DM300022
AC300020
AC300021
MA18F4431
DS51429
DS30177T-page 74
dsPICDEM? MC1 Motor Control Development Board
dsPICDEM? MC1H 3-Phase High-Voltage Power Module
dsPICDEM? MC1L 3-Phase Low-Voltage Power Module
24V BLDC Motor
3-Phase ACIM
PIC18F4431 Plug-in Module
“dsPICDEM? MC1 Motor Control Development System Product Overview”
(Available at www.microchip.com)
? 2005 Microchip Technology Inc.
