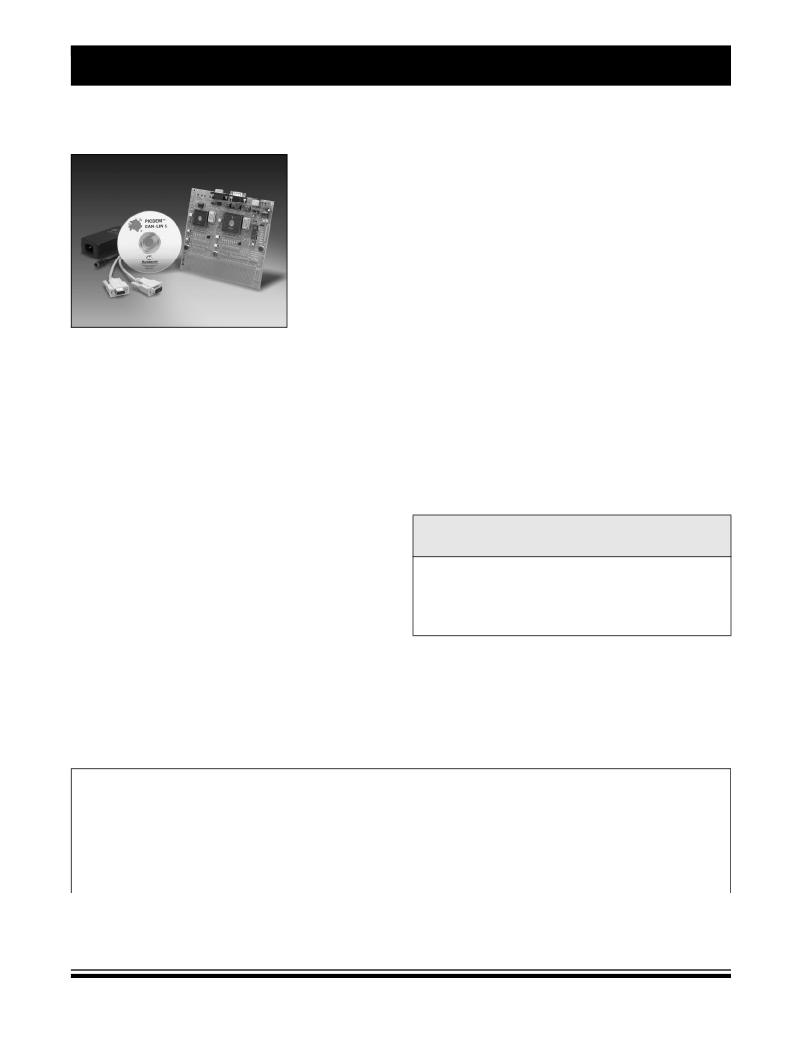

Development Systems Ordering Guide
PICDEM? CAN-LIN Demonstration Boards
Microchip offers
three similar
PICDEM
CAN-LIN
Demonstration
Boards to
support different
PICmicro ?
devices. All
demonstrate
the main
features of the
devices, especially those features of the integrated
CAN module. In addition to the CAN network, the
board also employs a LIN subnetwork using
Microchip’s PIC16C43X and PIC18F1320 device
families.
Each PICDEM CAN-LIN Demonstration Board includes
both firmware and PC software for simulating a CAN
network. The firmware comes preprogrammed on the
sample device. The PC software and documentation
are furnished on a CD-ROM.
Features
PICDEM CAN-LIN 1 supports:
? 68-pin PLCC PIC18C658 and 84-pin PLCC
PIC18C858 devices
? 20-pin PDIP PIC16C432 with integrated LIN bus
transceiver
PICDEM CAN-LIN 2 supports:
? 28-pin SPDIP PIC18F258 and 40-pin PDIP
PIC18F458 devices
? 20-pin PDIP PIC16C432 with integrated LIN bus
transceiver
Ordering Information:
PICDEM CAN-LIN 3 supports:
? 64-pin TQFP PIC18F6680 and 80-pin TQFP
PIC18F8680 devices
? 20-pin SSOP PIC18F1320 and MCP201 LIN bus
transceiver
The boards all share the following common features:
? On-board digital and analog +5V regulator for direct
input from 12V AC/DC wall adapter
? Two on-board CAN nodes and optional external CAN
bus connectors
? On-board LIN bus master and slave node
? Optional external LIN bus connector
? DB-9 RS-232 interface to IBM ? compatible PC
? Two optional ICSP? MPLAB ? ICD 2 connectors
? Optional header for LCD panel
? CAN bus monitoring software for PC
? Devices preprogrammed with CAN bus monitoring
firmware
? Generous prototyping area
PICDEM? CAN-LIN 1, 2 and 3
Demonstration Boards Contents
? PICDEM CAN-LIN PCB
? Serial Cable
? Sample Programs, Application Notes and
User ’s Guide on CD
DM163007
DM163011
DM163015
DS51418
DS30177T-page 64
PICDEM? CAN-LIN 1 Demonstration Board
PICDEM? CAN-LIN 2 Demonstration Board
PICDEM? CAN-LIN 3 Demonstration Board
“PICDEM? CAN-LIN 1, 2 and 3 Demonstration Boards Product Overview”
(Available at www.microchip.com)
? 2005 Microchip Technology Inc.
