Development Systems Ordering Guide
NEW

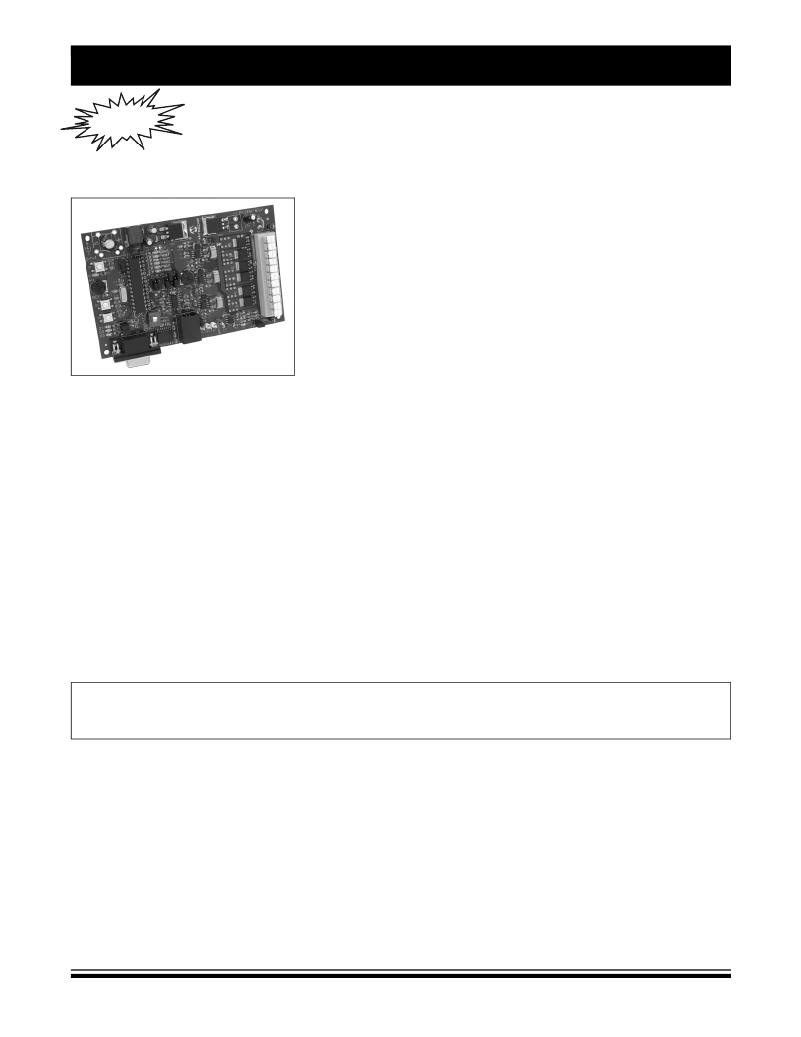

PICDEM? MC LV Development Board
The PICDEM
MC LV
Development
Features
? Motor Control Graphical User Interface (MC-GUI)
Board
provides a
cost-effective
method of
evaluating and
developing
Sensored or
Sensorless
Brushless DC
(BLDC) motor control applications. The board supports
Microchip’s 28-pin, PIC18F microcontrollers and
dsPIC30F Digital Signal Controllers. The board is
capable of controlling motors rated up to 48V and
2.2 Amps.
The development board also comes with two
preprogrammed, Flash-based devices for easy
development: the PIC18F2431 device will populate the
28-pin socket and the dsPIC30F3010 will ship in a
separate sample box. Additionally, the board comes
with a free Motor Control Graphical User Interface
(MC-GUI) which can set and modify all motor
parameters. Custom programming and in-circuit
debugging are facilitated with the ICD connector for
Microchip’s MPLAB? ICD 2 In-Circuit Debugger,
DV164004.
Ordering Information:
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Motor terminal strip
3-phase voltage source inverter bridge
Motion sensor inputs
Overcurrent protection, level programmable using
potentiometer
Temperature sensor with I 2 C? interface
Push button switches and master Reset
9 LEDs, 3 for generic status indication and 6 for
PWM indication
Test points for motor current and back EMF sensing
Speed control potentiometer
Active RS-232 port
24V external power supply (optional)
3-phase, 24V BLDC low-voltage motor (optional)
MPLAB ? ICD 2 connector
MPLAB ICE connector
Example software and documentation CD-ROM
DM183021
DS30177T-page 58
PICDEM? MC LV Development Board
